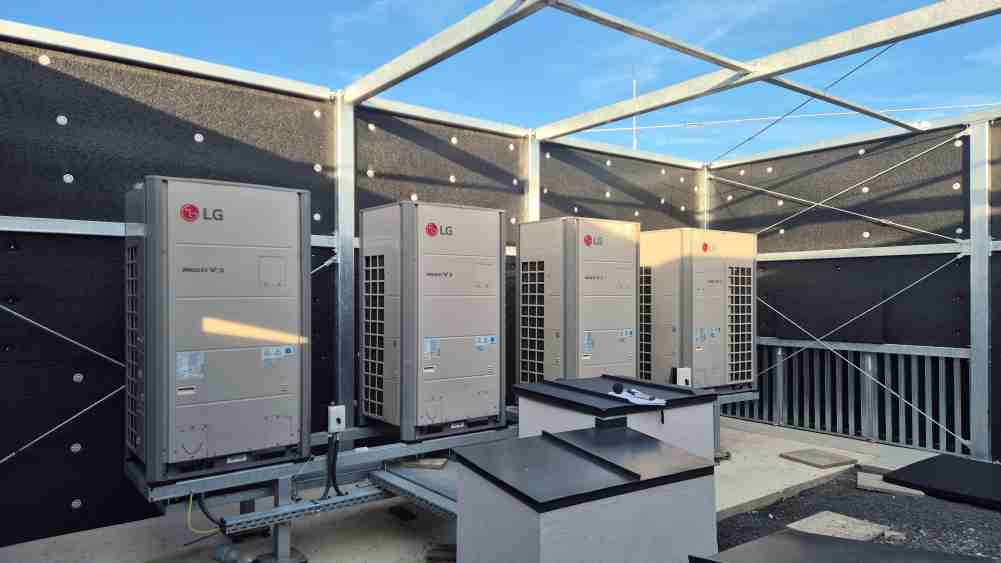

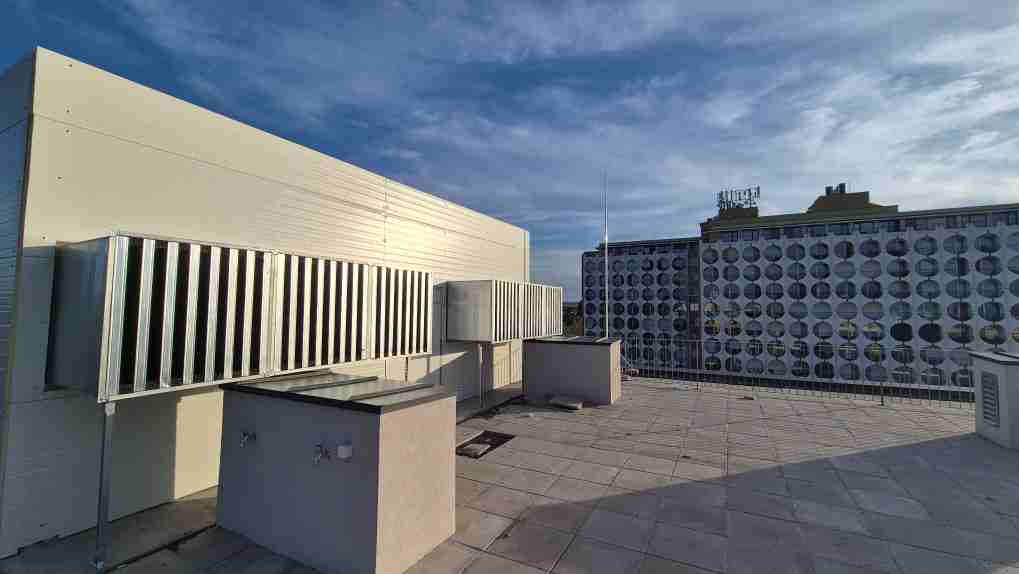

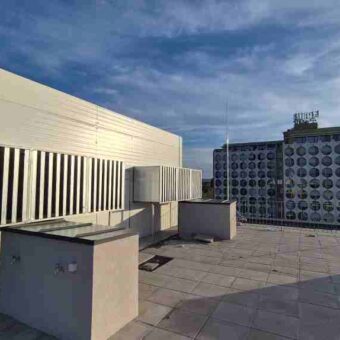

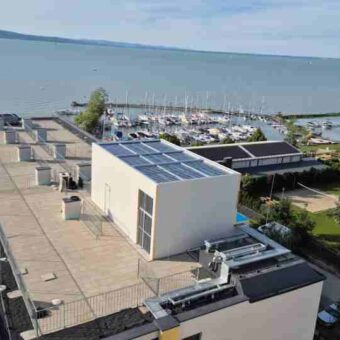

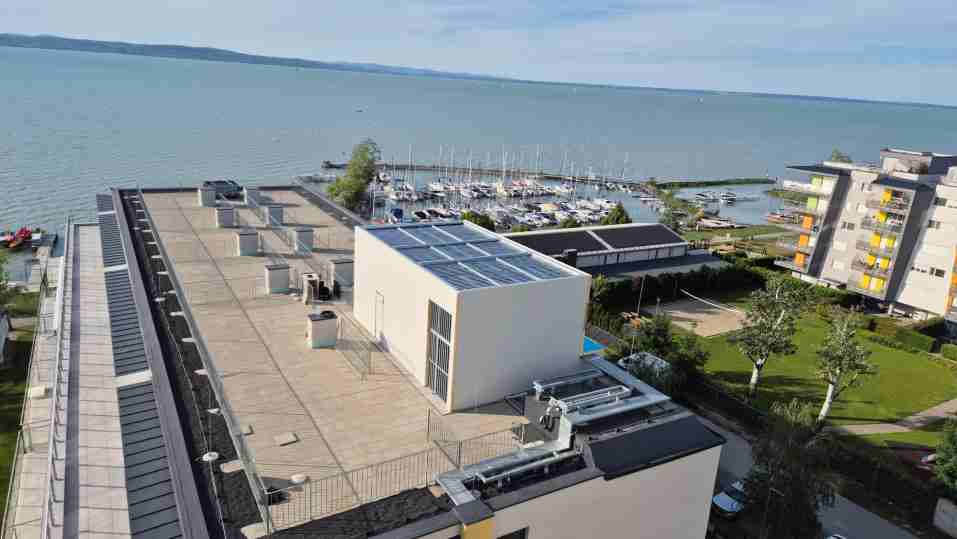

A Balaton déli partjának kiemelt üdülőövezetében, a Siófok Ezüstparton elhelyezkedő prémium lakó- és üdülőparki környezetben kapott cégünk megtisztelő akusztikai mérnöki feladatot. Ebben az exkluzív vízparti zónában a tökéletes csend alapvető elvárás, amelyet a tetőszerkezetre telepített modern épületgépészet komoly próbatétel elé állított.

A feladat akusztikai szempontból a szokásosnál is jóval összetettebb volt:
• Szigorúbb, 35 dBA-s éjszakai határérték: Míg az általános városi lakókörnyezetben a megengedett éjszakai zajterhelési határérték 40 dBA, az Ezüstpart különleges üdülőövezeti besorolása miatt itt a szigorúbb, 35 dBA szintet kellett garantálnunk az 5 méterre lévő erkélyeken és homlokzatokon.
• Rendkívül alacsony háttérzaj: A közvetlen vízparti elhelyezkedés miatt éjszaka a közúti közlekedési zaj szinte teljesen hiányzik. Emiatt a környezeti alapzaj kivételesen alacsony, így a legkisebb gépészeti zúgás is azonnal élesen kiütközik és zavarja a pihenést.
• Többirányú rálátás (6 és 10 emeletes épületek): A hőszivattyúk hatemeletes társasházak tetőszerkezetén üzemelnek. A szomszédságban viszont tízemeletes lakóépületek is állnak, amelyek felsőbb szintjeiről közvetlen rálátás nyílt a gépekre. A zajcsillapítást tehát úgy kellett megtervezni, hogy lefelé a teraszokat, oldalra a közvetlen szomszédokat, felfelé pedig a magasabb épületek lakóit is megvédje.
A kiindulási állapotban mért 65 dBA hangnyomásszintet kellett 35 dBA-ra lecsökkentenünk, ami 30 dB mértékű, rendkívüli zajcsökkentési teljesítményt követelt meg.

Mivel a berendezéseket közvetlenül az épület szélére telepítették, a szűkös helyviszonyok miatt a gyári gépkönyvben előírt védőtávolságokat nem lehetett tartani. A hőszivattyúk légellátása nem sérülhetett, hiszen a légáram fojtása teljesítményvesztéshez és garanciavesztéshez vezetett volna.
Ezért olyan egyedi áramlástechnikai és akusztikai konstrukciót terveztünk, amelyet benyújtottunk az LG dél-koreai, szöuli központjának. A gyártó mérnökei a részletes terveinket felülvizsgálták, elfogadták és hivatalos egyedi gyártói engedélyt adtak a speciális beépítésre.

A feladat maradéktalan megoldásához a legújabb fejlesztésű rendszereinket vetettük be a prémium Stratocell Whisper akusztikai mag felhasználásával:

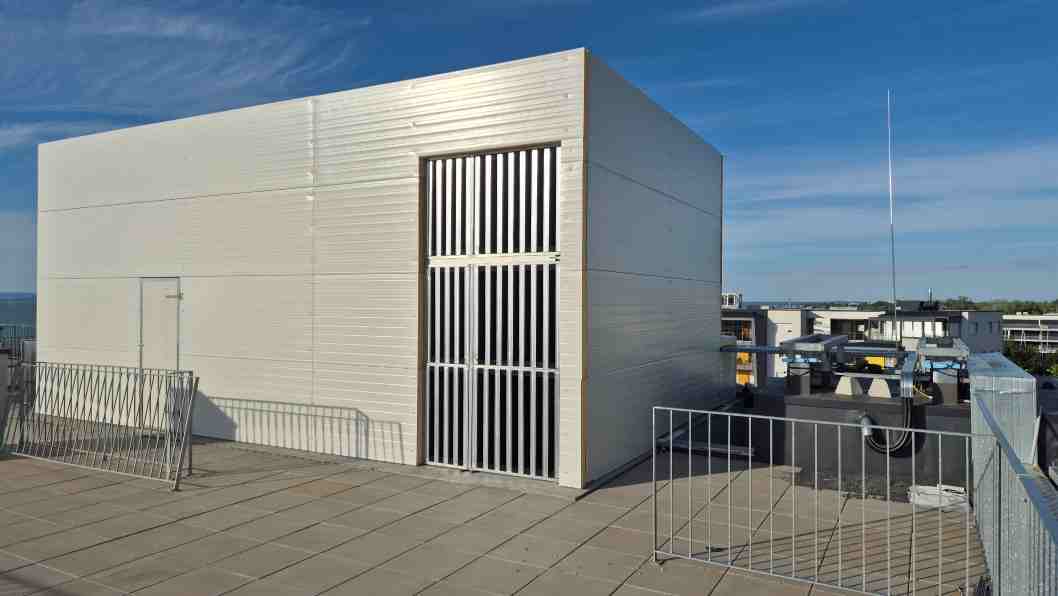

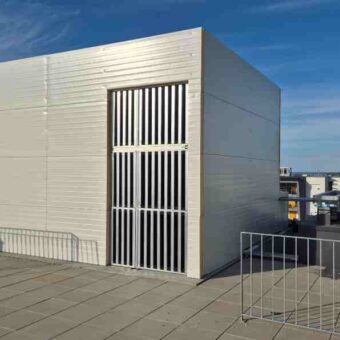

1. NoiseShield fal / falrendszer:
o A határoló zónákban a robusztus, moduláris felépítésű NoiseShield falrendszer került beépítésre.
o Ez az innovatív NoiseShield falrendszer a beépített lengőmembrános technológiának köszönhetően kiemelkedő léghanggátlást biztosít a legnehezebben kezelhető mélyfrekvenciás tartományokban is.
o A NoiseShield fal elemei úgy vezetik el és nyelik el a hangenergiát, hogy közben az alsóbb szintek felé zárt akusztikai gátat képeznek.
o Az időjárásálló kivitelű NoiseShield falrendszer biztosítja a hosszú távú, karbantartásmentes védelmet a balatoni pára és UV-sugárzás ellen.

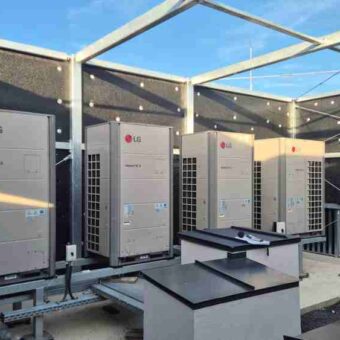

o A gépek köré felépített komplex NoiseShield fal a megfelelő alsó légrésekkel kombinálva szabad utat enged a beáramló hűtőlevegőnek.
2. NoiseShield hangtompító / Silencer egység:
o A felfelé távozó légáram irányában a speciális kialakítású NoiseShield hangtompító egységeket alkalmaztuk.
o Minden beépített NoiseShield hangtompító (NoiseShield Silencer) 25 dB feletti beiktatási veszteséget / léghanggátlást garantál, megvédve a tízemeletes épület lakóit.
o Az egyedi belső lamellás NoiseShield hangtompító áramlástechnikailag optimalizált kialakítása megelőzi a nyomásveszteséget és a ventilátorok lefulladását.
o A kompakt magasságú NoiseShield hangtompító rendszer közvetlenül a tetőszerkezeti kifúvási vonalra illeszkedik, elkerülve a felesleges túlépítést.
o A precíziós NoiseShield hangtompító modulok a rezgéscsillapított rögzítések révén zéró testhangot adnak át a födémszerkezetnek.

A kivitelezést követő hitelesített zajmérések igazolták a tervezés sikerét: az 5 méterre található erkélyeken a hangnyomásszint 65 dBA-ról pontosan 35 dBA-ra csökkent.
A siófoki Ezüstparton megvalósított projekt bizonyítja, hogy az új technológiájú NoiseShield fal és NoiseShield hangtompító rendszerek a legszigorúbb üdülőövezeti határértékek és a legbonyolultabb építészeti adottságok mellett is kompromisszummentes, mérnökileg igazolt csendet nyújtanak.

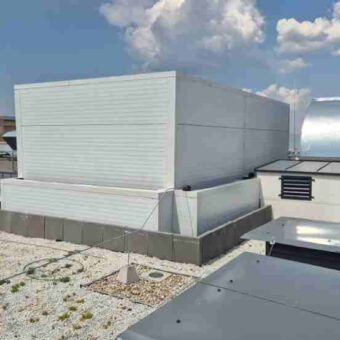

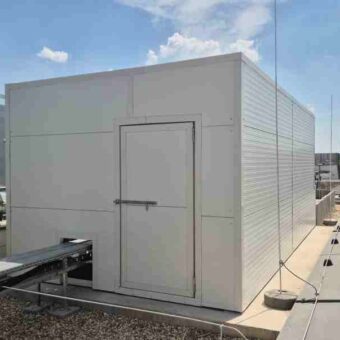

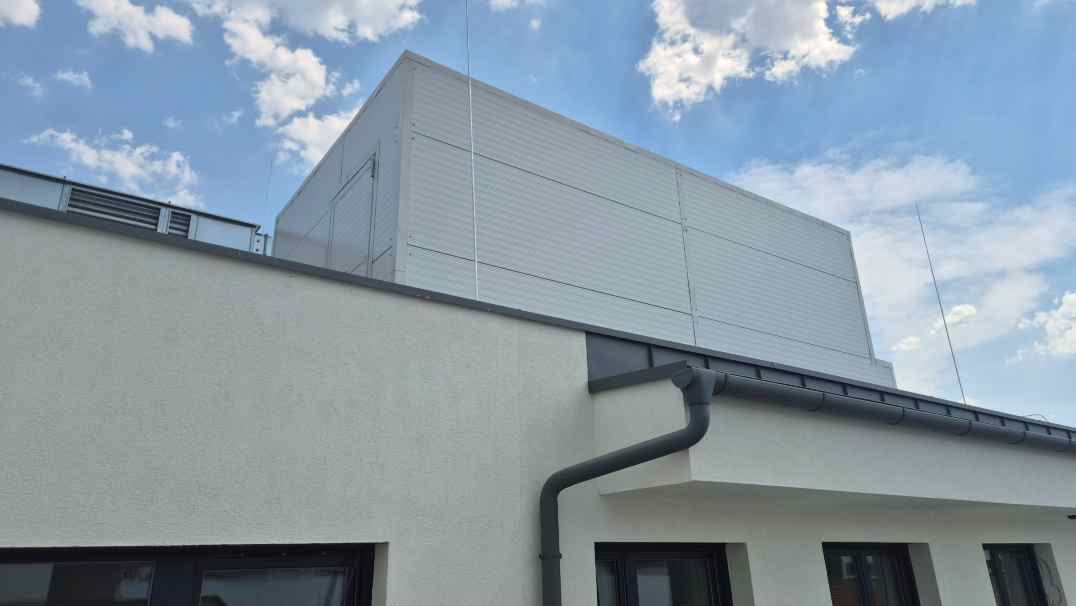

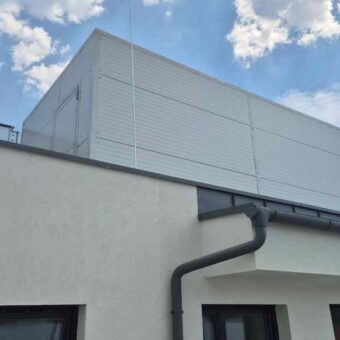

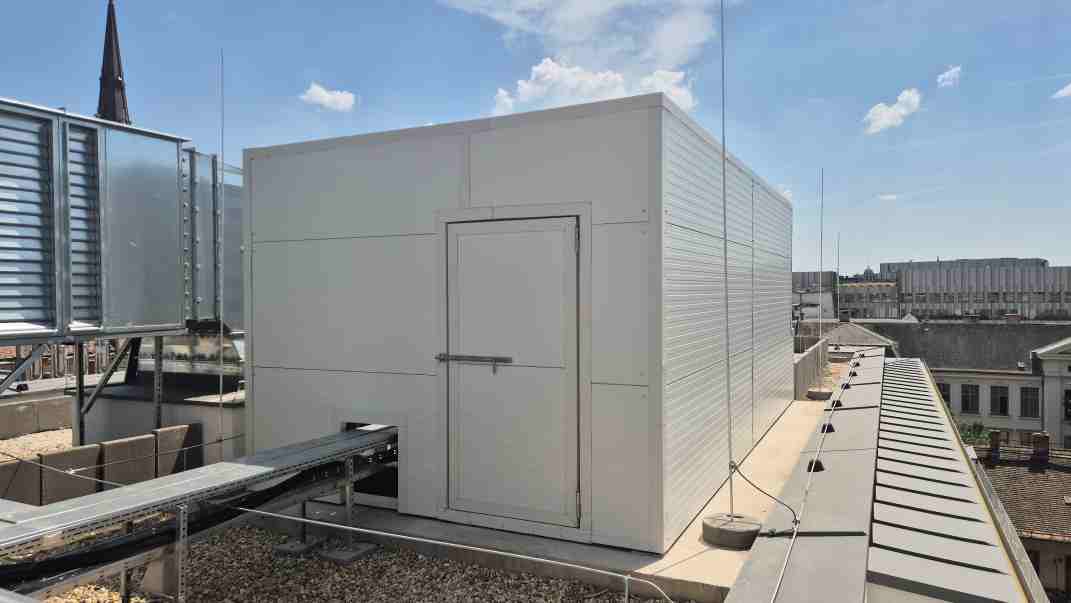

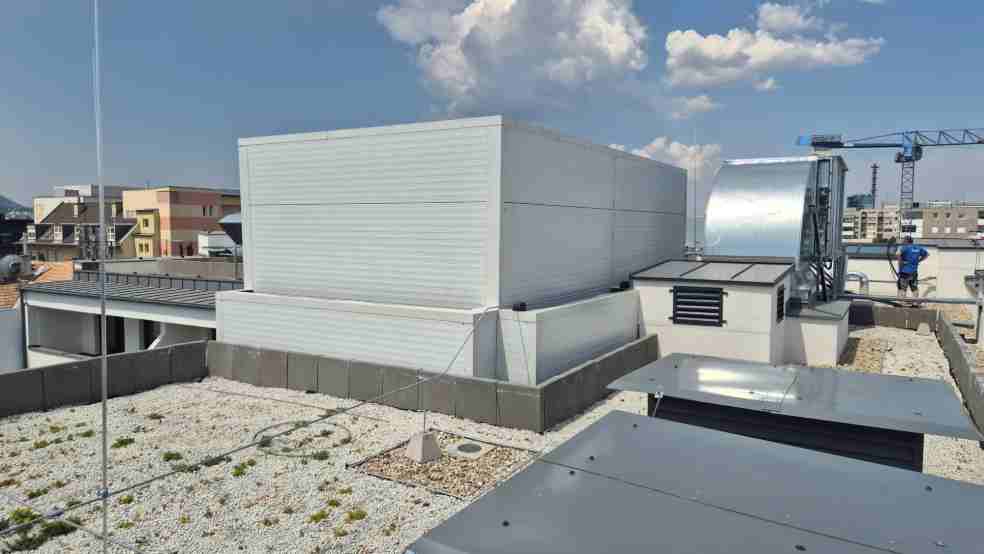

Budapest belvárosában egy hatemeletes társasház tetőszerkezetén lévő központi hőszivattyú-csoport zajcsökkentését valósítottuk meg, ahol a gépészeti tér közvetlen környezetében egy igényes zöldtető is kialakításra került.

• Közeli lakószobák: A tetőn üzemelő hőszivattyúktól mindössze 3–4 méterre helyezkedtek el a hatodik emeleti lakások lakószobái és erkélyei.
• Kezdeti zajterhelés: A gépek működése miatt a homlokzat előtt 57–58 dBA zajszint volt tervezett, ami jelentősen meghaladta az elvárt 45 dBA-s éjszakai határértéket.

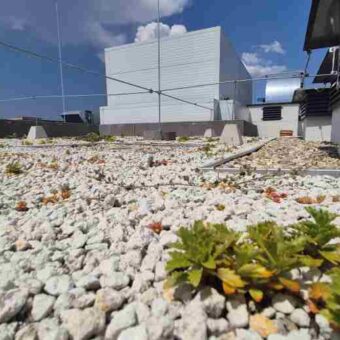

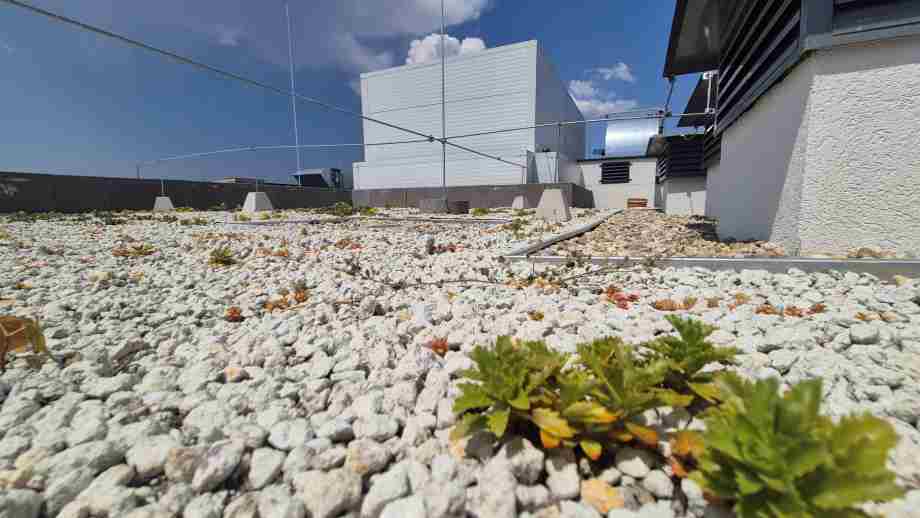

• Kiemelt esztétikai szempont: A zöldtető látványa és kialakítása miatt nem lehetett hagyományos, lamellás NoiseShield hangtompítókat beépíteni; a szerkezetnek harmonikusan illeszkednie kellett a prémium tetőkerti környezetbe.

A szigorú zajhatárértékek és az építészeti elvárások ötvözésére egyedi megoldást terveztünk a Stratocell Whisper akusztikai mag felhasználásával:
• NoiseShield Wall: A gépcsoport köré felépített moduláris zajcsökkentő falrendszer, amely hatékony léghanggátlást biztosít a legérzékenyebb lakóterek irányába.
• NoiseShield Parapet: Egy speciális, egyedi fejlesztésű parapet hangtompító rendszer, amely a diszkrét, alacsony profilú megjelenés mellett biztosítja a hőszivattyúk hatalmas levegő-utánpótlását anélkül, hogy megtörné a tetőkert látványát.

A kivitelezést követően a lakások erkélyénél mért zajszint maradéktalanul 45 dBA alá csökkent, teljesítve az éjszakai határértéket. A NoiseShield Wall és a NoiseShield Parapet párosa tökéletesen bizonyította, hogy a prémium akusztikai hatékonyság és a modern, zöldtetős építészeti megjelenés kompromisszumok nélkül összeegyeztethető.

A kivitelezést követő hitelesített zajmérések igazolták a tervezés sikerét: az 5 méterre található erkélyeken a hangnyomásszint 65 dBA-ról pontosan 35 dBA-ra csökkent.
A siófoki Ezüstparton megvalósított projekt bizonyítja, hogy az új technológiájú NoiseShield fal és NoiseShield hangtompító rendszerek a legszigorúbb üdülőövezeti határértékek és a legbonyolultabb építészeti adottságok mellett is kompromisszummentes, mérnökileg igazolt csendet nyújtanak.

NoiseBuster Mobil tip. Mobil rendszerű zajcsökkentő fal (bérelhető!)
Méret : magasság 3 m, teljes hossz, 22 m
Telepítési idő : 1-2 munkanap
Léghanggátlás: Rw = 25 dB
Hangelnyelési tényező zajforrás felé, NRC = 1

NoiseBuster tip. hangtompító, 10 db
Méret : 1000x1000x800 mm
Hatékony lamella szám: 8 db/hangtompító
Elnyelő felület hangtompítónként: 14,4 m2/db
Szabad légáramhoz légrés 0,6 m²/db
Beépített összes hangelnyelő felület 144 m²
Teljes szabad szabad légáramlási felület: 6 m²
Beiktatási veszteség: 30 dBA

A beépítést követő ellenőrző mérések szerint a lakóházak udvarán a zajszint 38 dBA-ra csökkent, ami még a szigorú éjszakai határértéknél is kedvezőbb szintet jelent.
A NoiseShield falrendszer azonnal és automatikusan hozta a garantált eredményt, megszüntetve a panaszokat és biztosítva az üzem zavartalan működését.

NoiseBuster tip. zajcsökkentő fal, Rw = 30 dBA
NoiseBuster Bass , mélyfrekvenciás hangtompító 10 db
Beépített összes hangelnyelő felület 140 m2
Beiktatási veszteség: 30 dBA
NoiseBuster Mid, ferde lamellás középfrekvenciás hangtompító 1 db
NoiseBuster Mid, ferde lamellás középfrekvenciás hangtompító 1 db
Beiktatási veszteség: 25 dBA
Épület hangvisszaverő felület borítása hangelnyelő burkolással

NoiseBuster X-Bass tip. egyedi méretű hangtompítók.

• Kifúvó nyílásokra helyezett 7db hangtompító, összesen 100 m2 hangelnyelő felülettel
• Beszívó nyílásokra helyezett 5 db hangtompító, összesen 280 m2 hangelnyelő felülettel

Telepítési idő a környezethez illeszkedő exkluzív megjelenés miatt, 6 munkanap

Beiktatási veszteség 35 dB felett!

EMEL Kft. – Baja

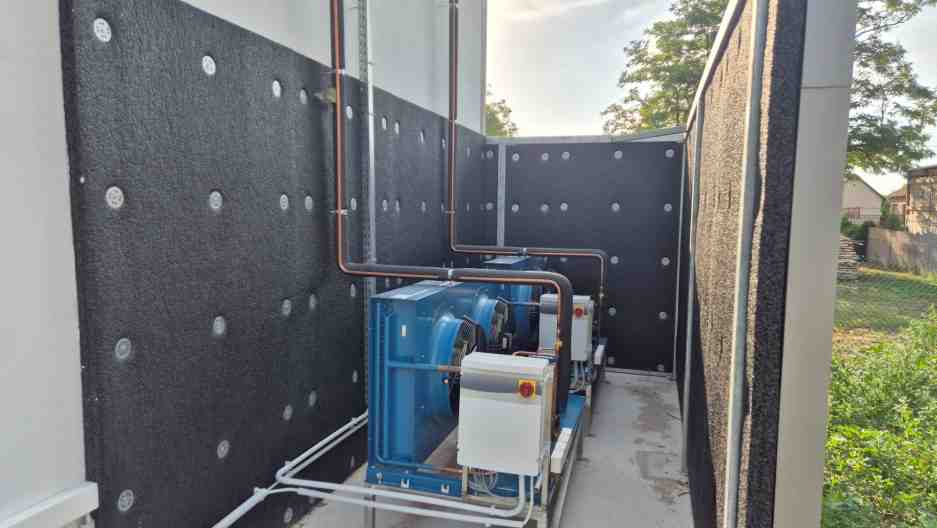

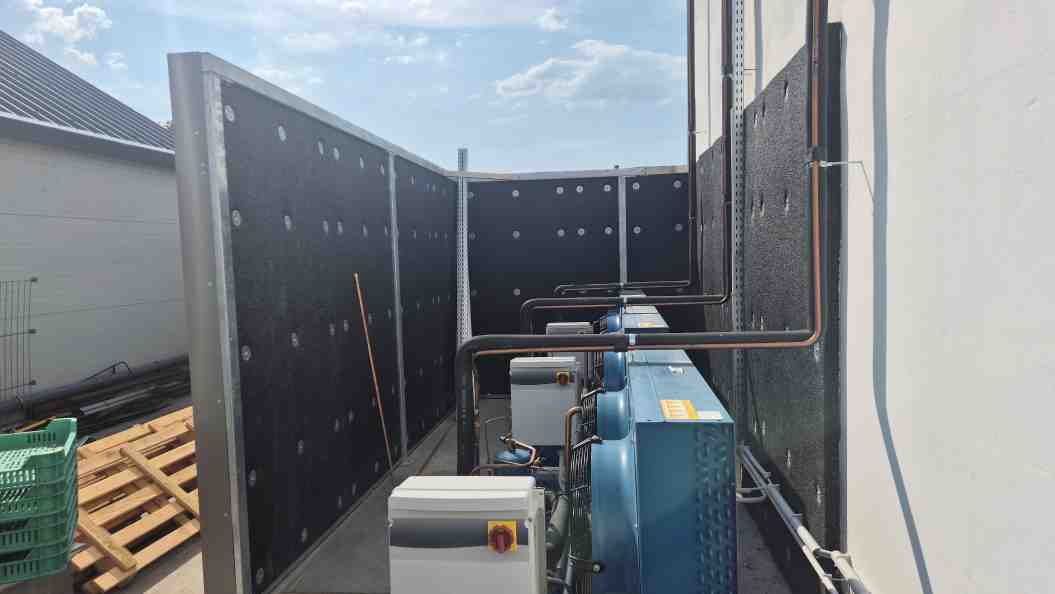

9 db NoiseBuster X-Bass típusú, egyedi méretű hangtompító és zajcsökkentő falak építése Stratocell Whisper felhasználásával.

• Ki és beszívó nyílásokra helyezett 7db hangtompító + légcsatornákkal, összesen 210 m2 hangelnyelő felülettel

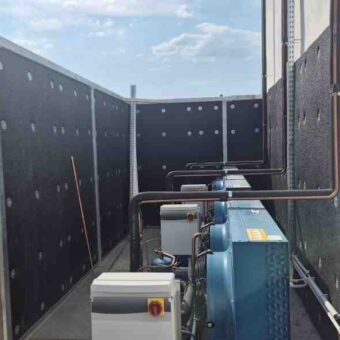

• Kompresszorház belső felületének zajcsökkentő burkolása egyedi rétegrendben Stratocell Whisper hangelnyelő anyag felhasználásával
• Kültéri hűtőventilátorok zajcsökkentő burkolása és 2 db hangtompító elhelyezése
• Telepítési idő 2 hét

TransPlus Hungary Kft. – Budapest

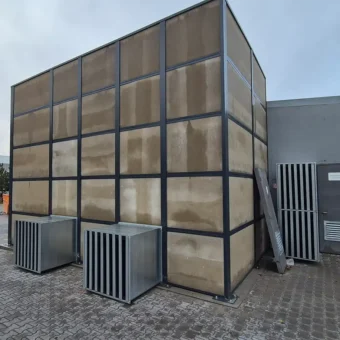

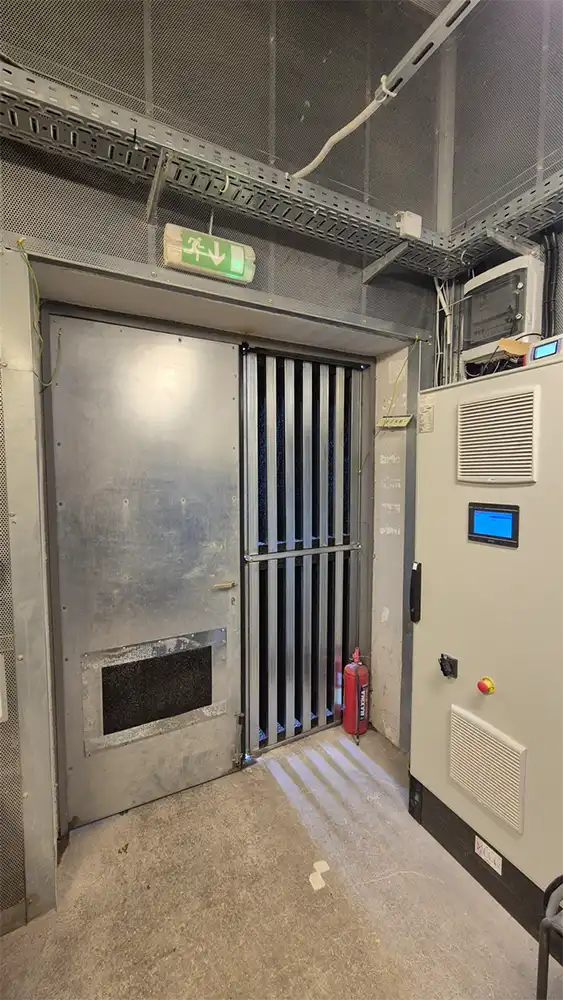

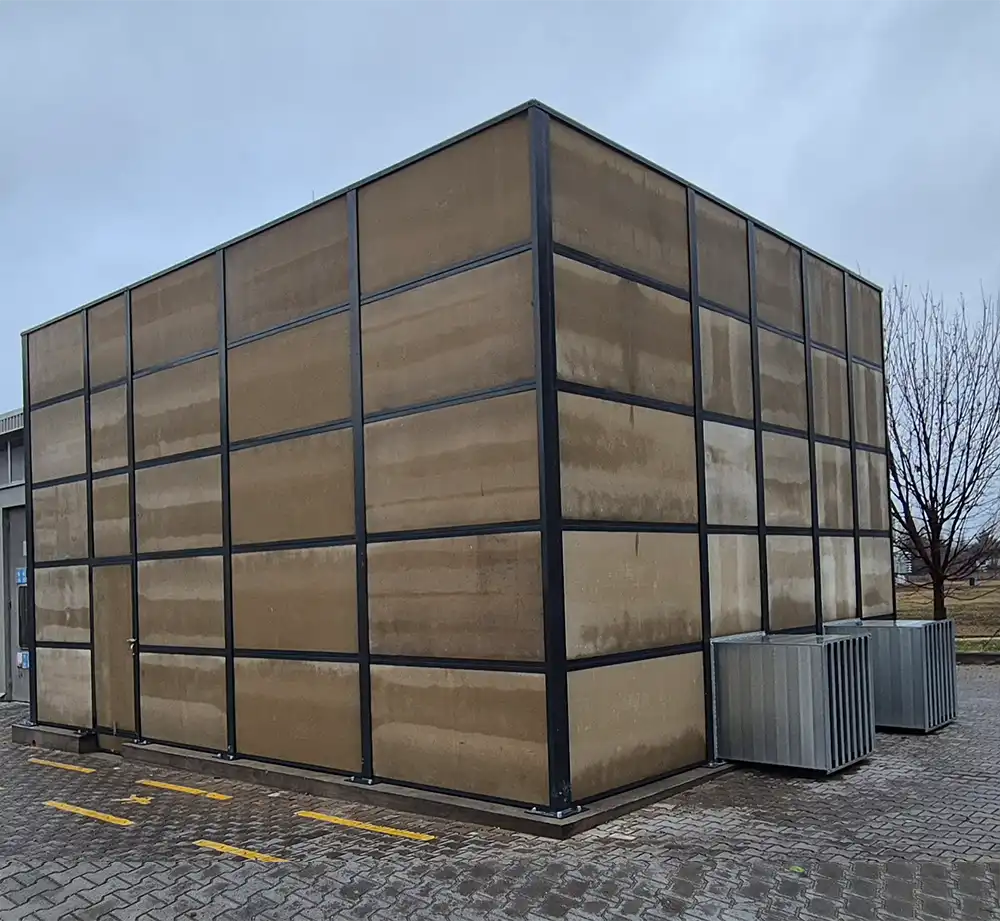

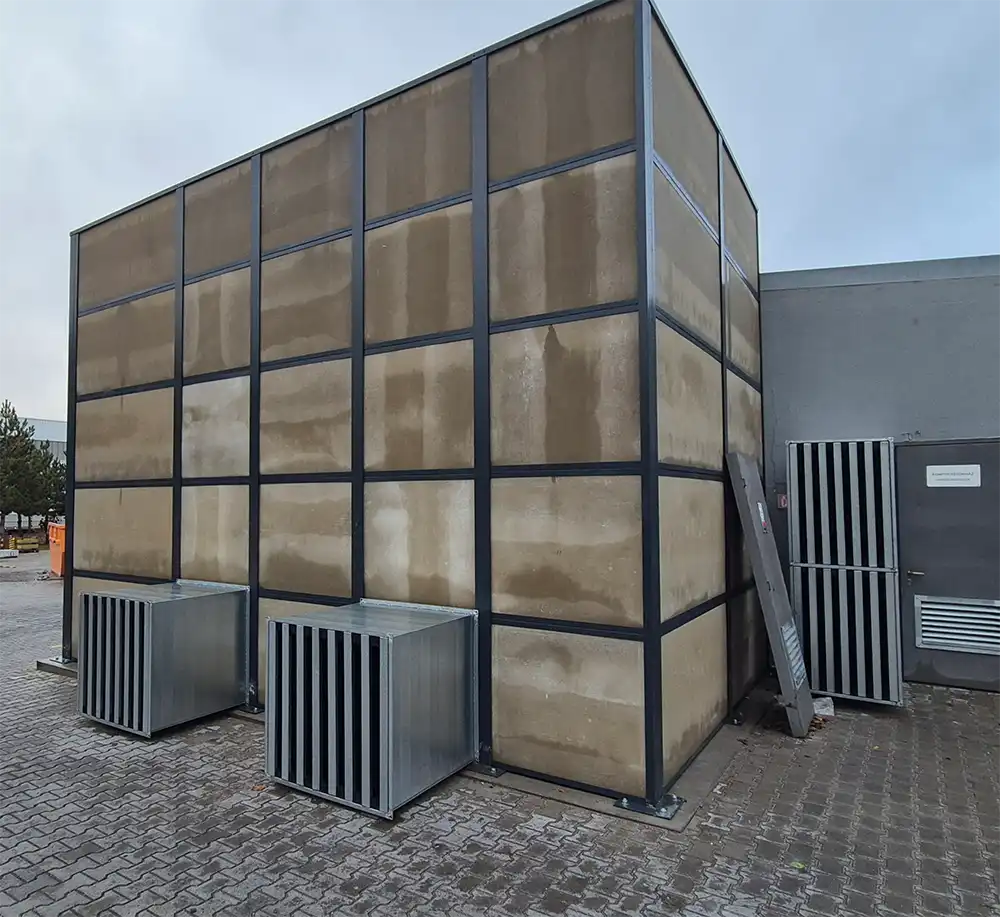

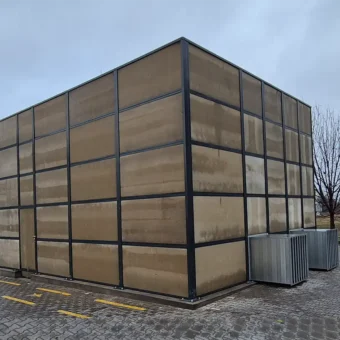

Egy ipari üzem központi elszívó rendszerén dolgoztunk, ahol egy igen összetett akusztikai és gépészeti feladatot kellett megoldanunk. A megrendelő elvárása egyértelmű, de szigorú volt: a csarnok működéséből adódó zajkibocsátást gyakorlatilag az alapzaj szintjén kellett tartanunk, hogy az egyéb szomszédos ipari üzemekkel együtt a környezetet zajterhelés növekmény ne érje.

A projekt igazi szakmai kihívását az jelentette, hogy a kompresszorház és a légkezelő berendezések hatalmas mennyiségű hűtőlevegőt igényelnek. Ha túl szorosan zárjuk le a rendszert, a gépek túlmelegednek, ha viszont túl szabadon hagyjuk az áramlást, a zaj kiszökik. A teljes akusztikai tervezést mi végeztük.

A megoldáshoz egy robusztus, egyedi NoiseBuster típusú zajcsökkentő fal rendszert terveztünk a berendezések köré, amely biztosította a szükséges légbevezetést, de elnyelte a gépészeti morajt. A szerkezet belső akusztikai béléséhez a csúcsminőségű Stratocell Whisper anyagot hívtuk segítségül. A Stratocell Whisper cellás struktúrája zseniálisan csillapítja a kompresszorok keltette mélyfrekvenciákat, miközben ellenáll a folyamatos levegőáramlásnak is. Ezzel a Stratocell Whisper és NoiseBuster fal kombinációval sikerült a hűtőlevegő áramlását veszteség nélkül fenntartani, miközben a kibocsátott zaj megnyugtatóan belesimult a környezet alapzajába. Az üzem zavartalanul és csendben működik, a precíz tervezés meghozta a kívánt eredményt.

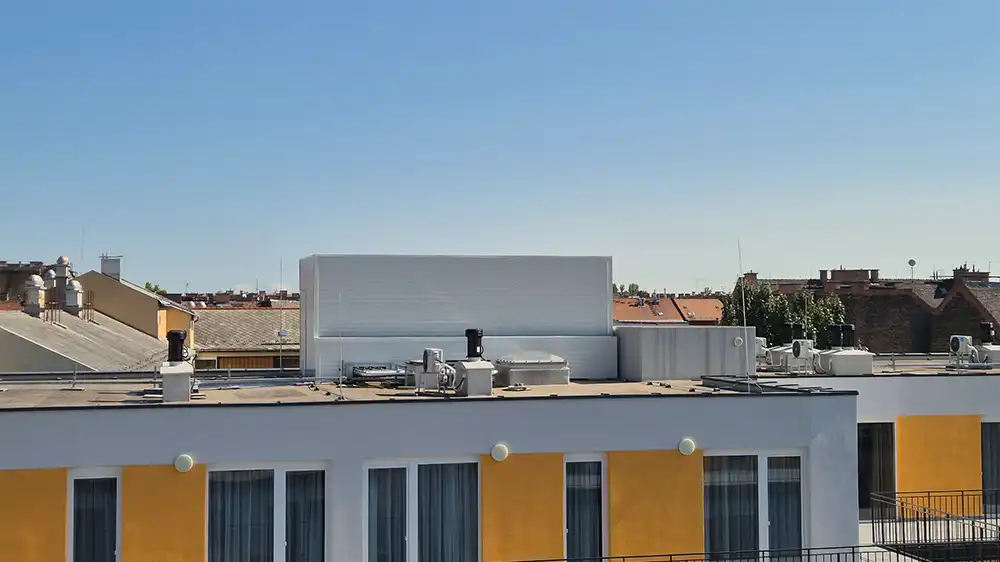

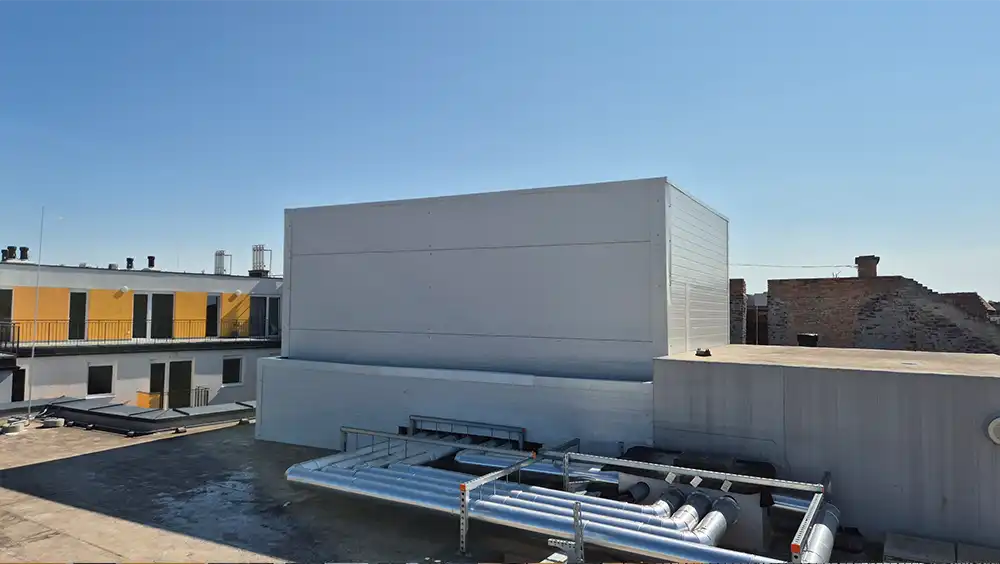

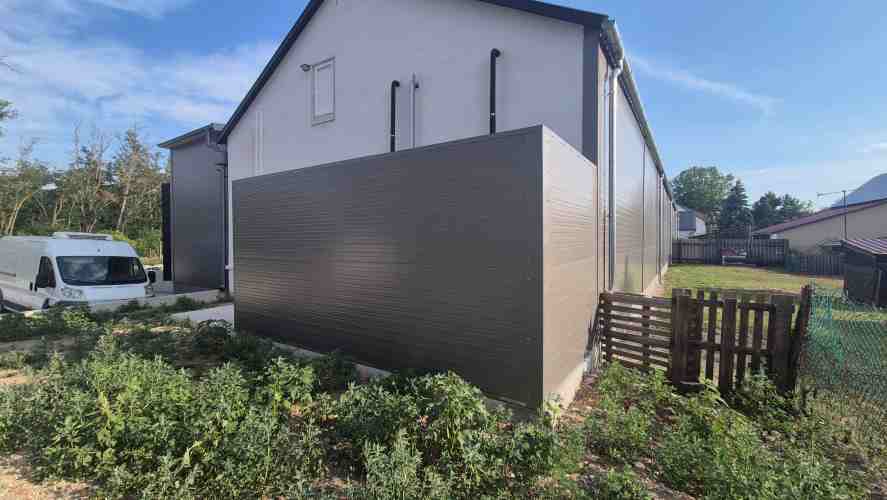

Gyakori eset a munkám során: megépül egy szép, modern társasház, de a tetőre telepített hőszivattyúcsoport zaja pont a legfelső penthouse lakások kényelmét teszi tönkre. Budapesten a Dankó utcában is ez volt a helyzet, ahol a zajforrások alig 5-6 méterre estek a lakók erkélyeitől és lakószoba ablakaitól. Ezen a rövid távolságon kellett valami komoly, de esztétikus megoldást kitalálnunk.

A szakmám egyben a hobbim is, így azonnal nekiláttunk a tervezésnek. A gépek köré egy egyedi NoiseBuster zajcsökkentő fal rendszert építettünk fel, amelynek a belső akusztikai burkolatát Stratocell Whisper anyagból alakítottuk ki. A Stratocell Whisper azért tökéletes választás ilyen helyekre, mert kiválóan elnyeli a gépzajokat és bírja az időjárási hatásokat is. A Stratocell Whisper hangelnyelő betétes NoiseBuster fal szerkezetnek köszönhetően végül 30 dB-es zajcsökkentést értünk el. A tulajdonosok végre nyugodtan kávézhatnak az erkélyen, a feladatot sikeresen lezártuk.

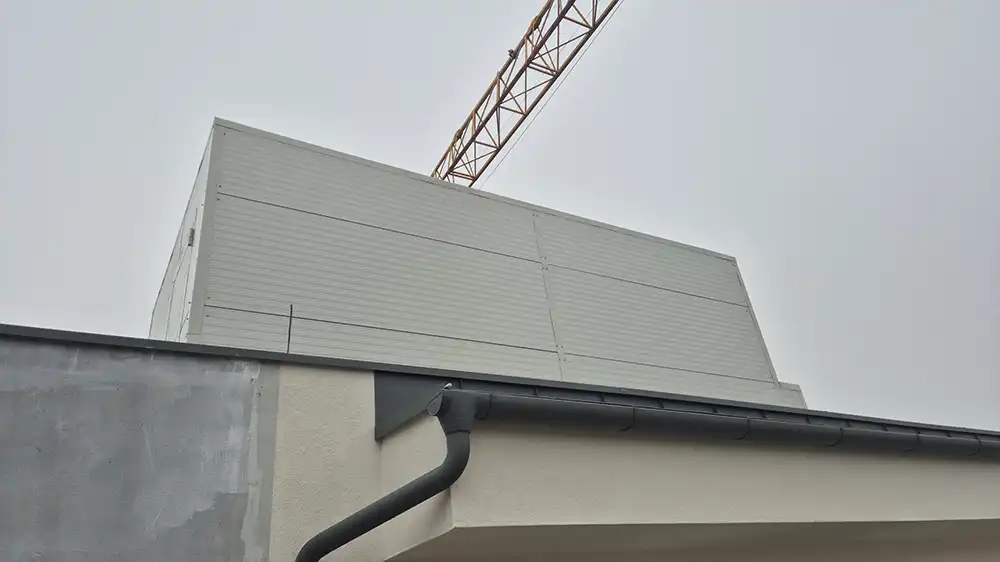

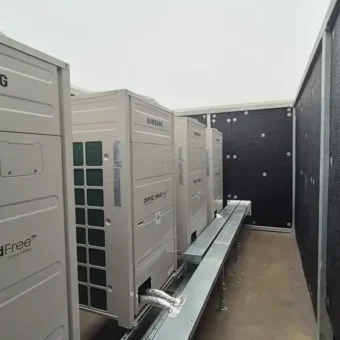

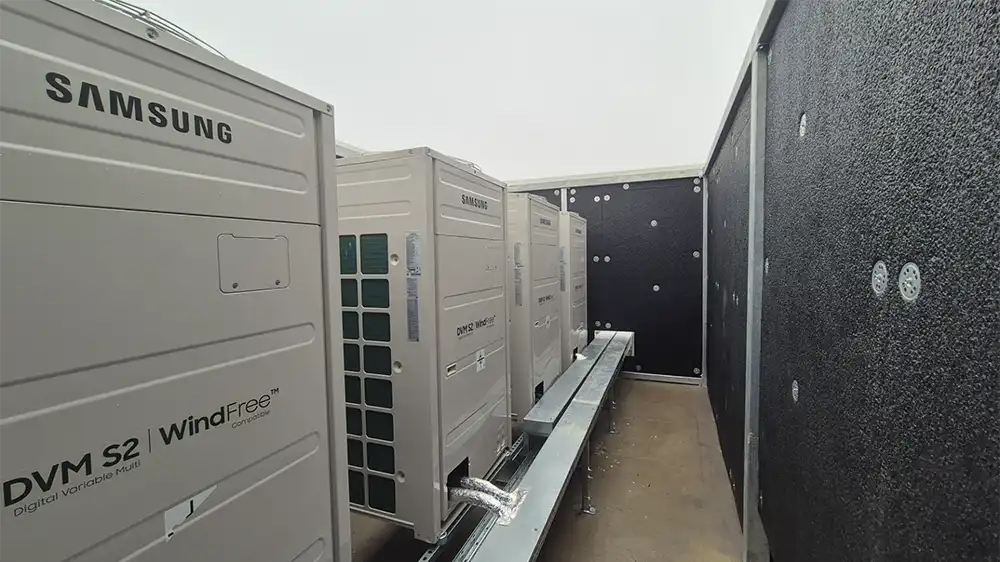

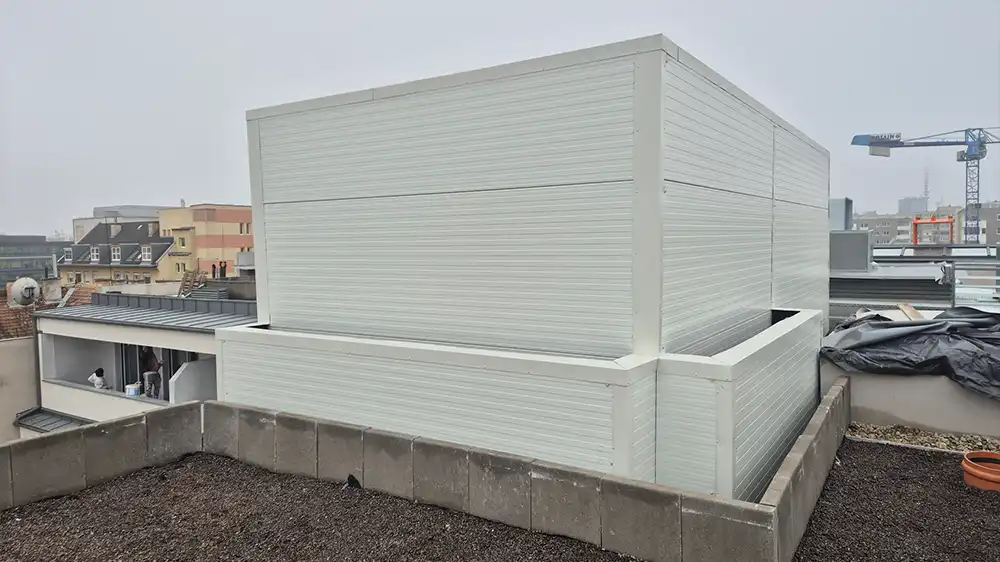

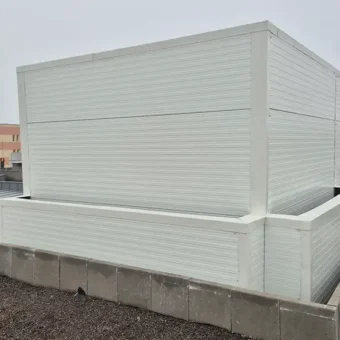

Budapesten a Csángó utcában egy hatemeletes társasház tetőszerkezetén lévő hőszivattyú csoport okozott fejtörést. A gépészeti zajforrások mindössze 3 méterre voltak a penthouse lakások erkélyeitől, és a megrendelő elvárása elég komoly volt: 25 dB-es csökkentést kellett produkálnunk, hogy a lakók környezete zavartalan legyen.

A csapatommal együtt nekiláttunk a munkának. Tudtuk, hogy ide precíz és egyedi technológia kell, ezért a védőburkolathoz a modern Stratocell Whisper hangelnyelő anyagot hívtuk segítségül. A Stratocell Whisper panelekkel bélelt NoiseBuster zajcsökkentő fal tökéletes pajzsot képezett a gépek és a lakóterek között. A Stratocell Whisper és a NoiseBuster fal kombinációja pontosan hozta az elvárt 25 dB-es csökkenést. Jó látni, amikor a mérnöki munka közvetlenül javítja az emberek mindennapi életminőségét. (Tan Attila)

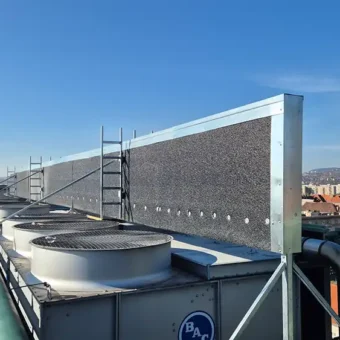

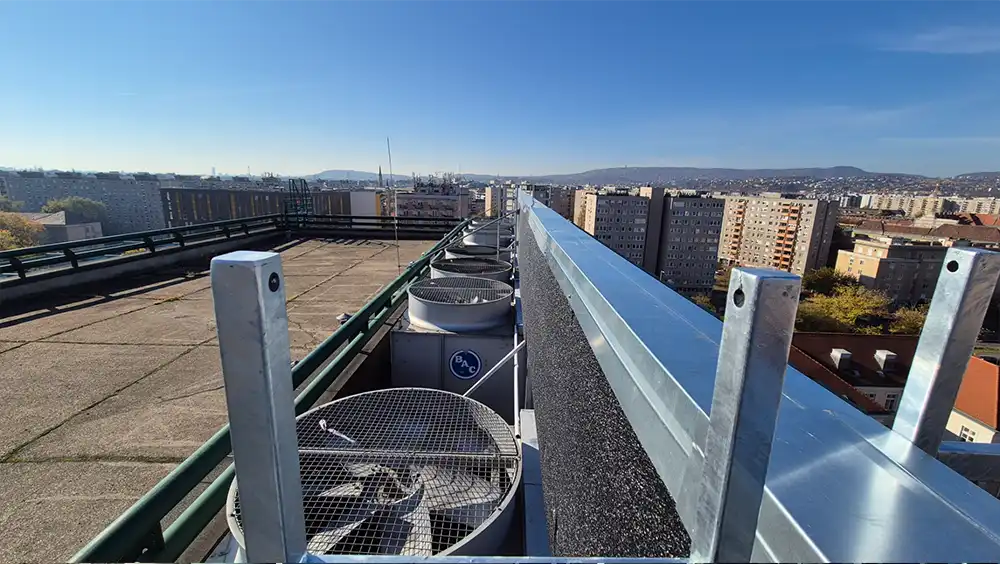

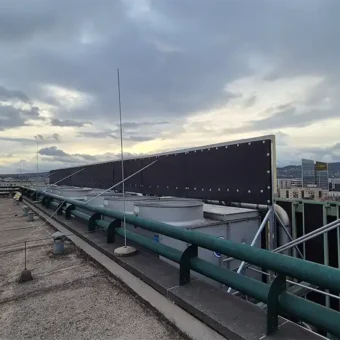

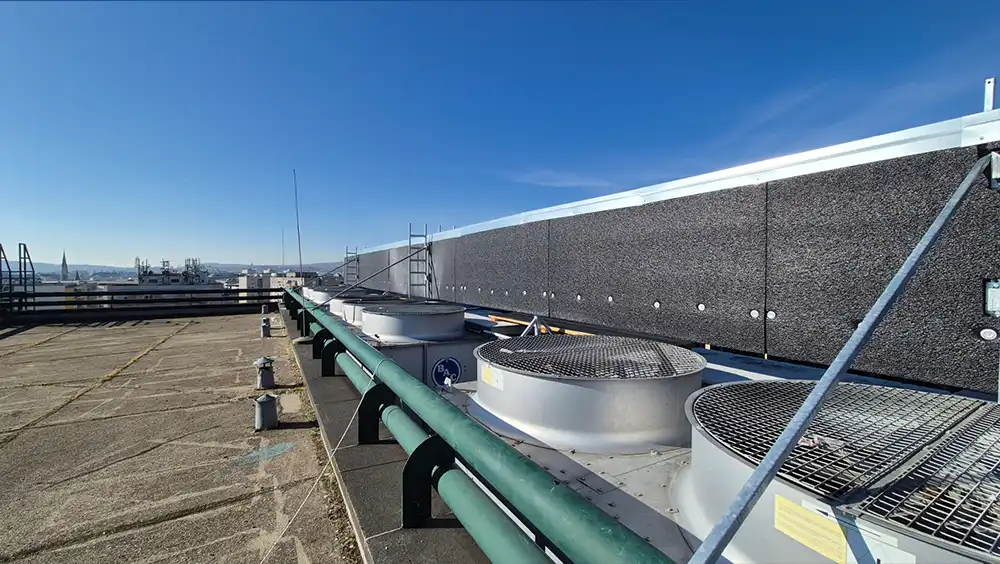

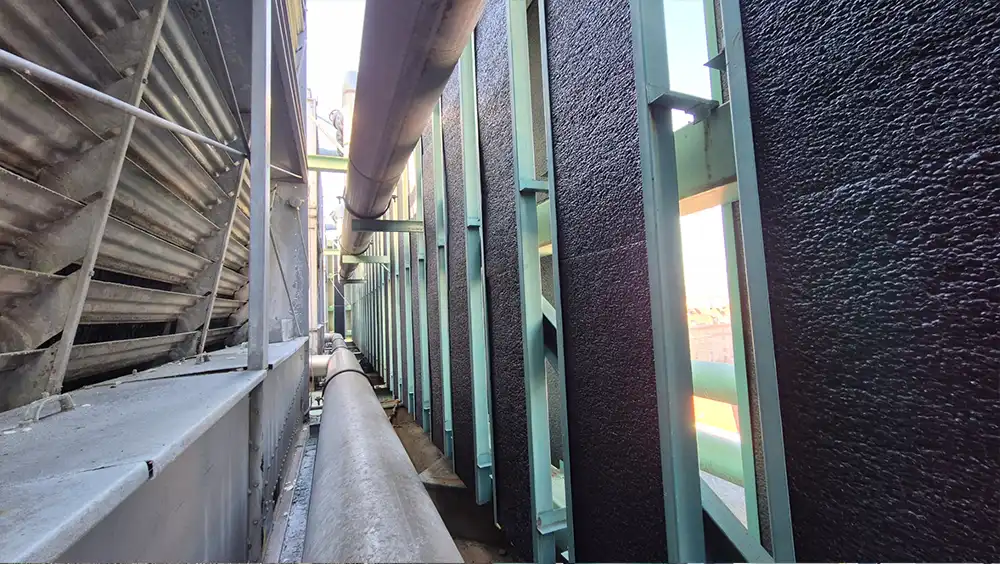

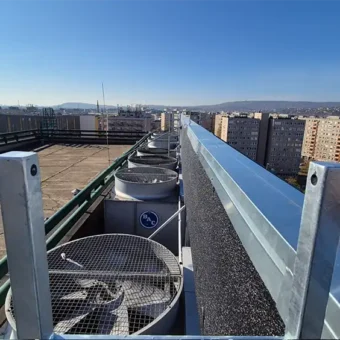

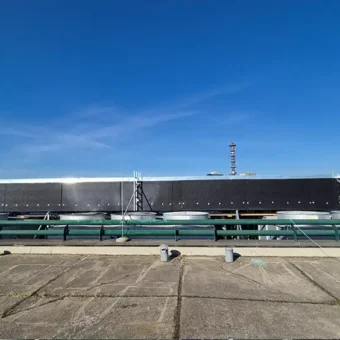

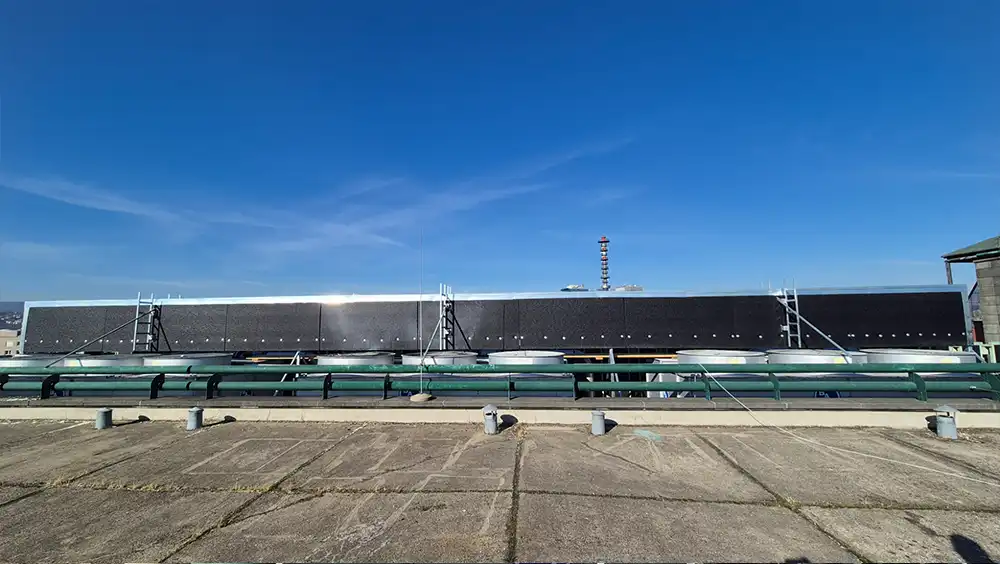

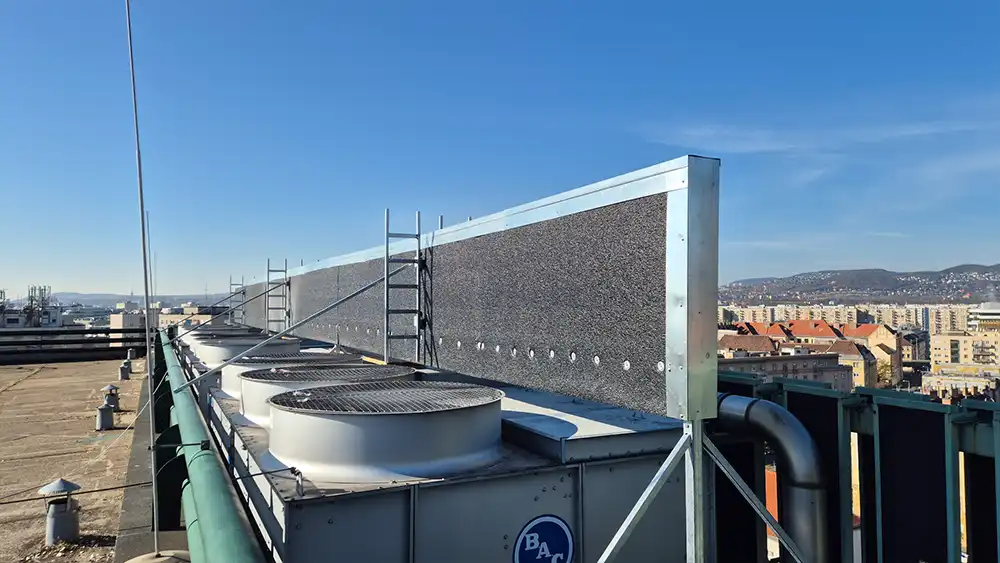

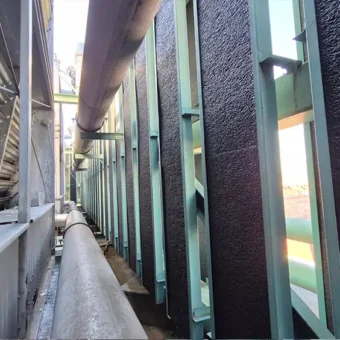

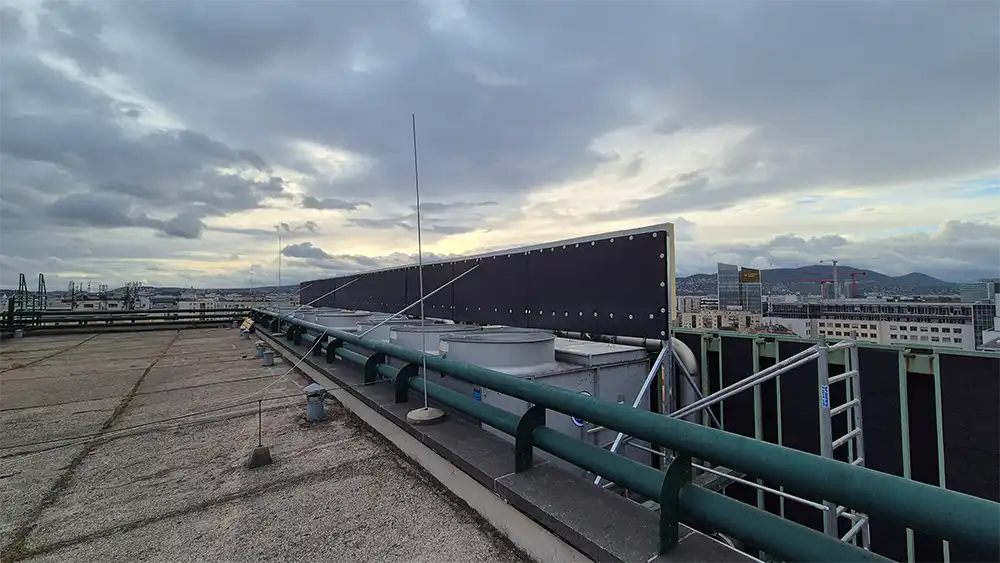

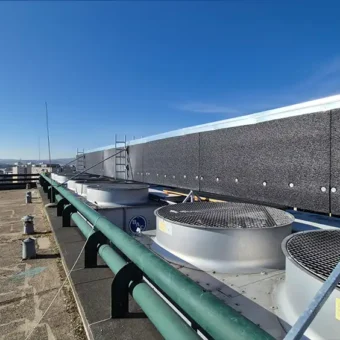

Izgalmas helyszínen dolgoztunk egy budapesti kórház tetőszerkezetén, 25 méter magasságban kellett az A, B és C jelű légkezelő berendezések zaját megszelídítenünk. A szomszédos utca irányában egy látszólag nem jelentős 5 dB-es határérték-túllépést kellett eltüntetni. Ez a zaj viszont egy nehezen kezelhető, kritikus mélyfrekvenciás tartományban jelentkezett.

Első lépésként a meglévő, elhasználódott kb. 20 éves kőzetgyapot alapú hangelnyelő elemeket korszerű, tartós Stratocell Whisper hangelnyelő anyagra cseréltük ki. Emellett az 1,4 méter átmérőjű, hatalmas hűtőventilátorok elé egy precízen mélyfrekvencia elnyelésre és gátlásra méretezett NoiseBuster zajcsökkentő fal szerkezetet létesítettünk, amelynek szintén a Stratocell Whisper adta a hatékony akusztikai bázisát. Ez a Stratocell Whisper és NoiseBuster fal együttműködés megoldotta a problémát a kritikus belvárosi utca irányában. (Tan Attila)

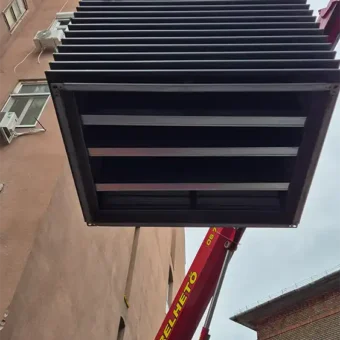

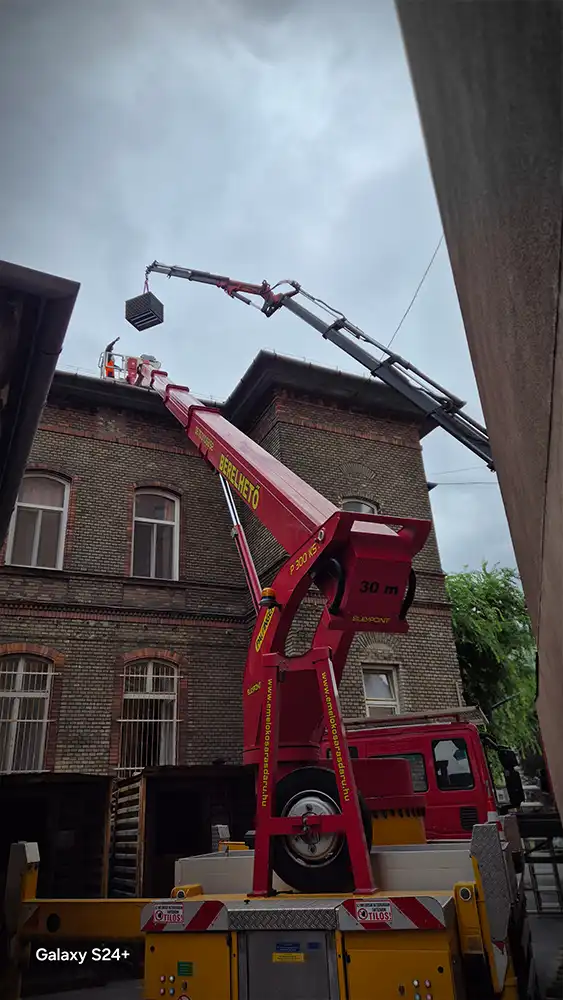

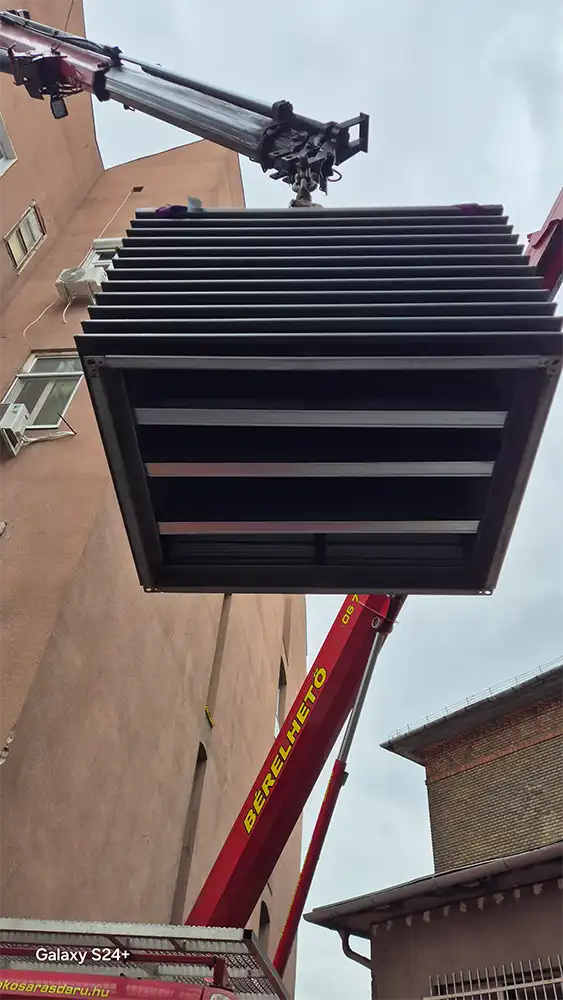

Egy kórház életében a műtők nyugalma és a steril környezet biztosítása alapvető fontosságú. Egy budapesti kórházban a műtőhelyiség klimatizálását ellátó kifúvó kürtők zaja okozott problémát, amit muszáj volt „orvosolni”. A hagyományos, teljes rendszerátépítéssel járó kivitelezés egy közel 50 millió forintos tétel lett volna, ami hatalmas anyagi és szervezési terhet rótt volna az intézményre.

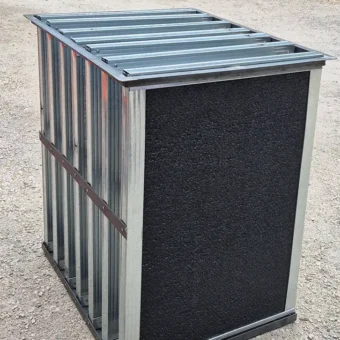

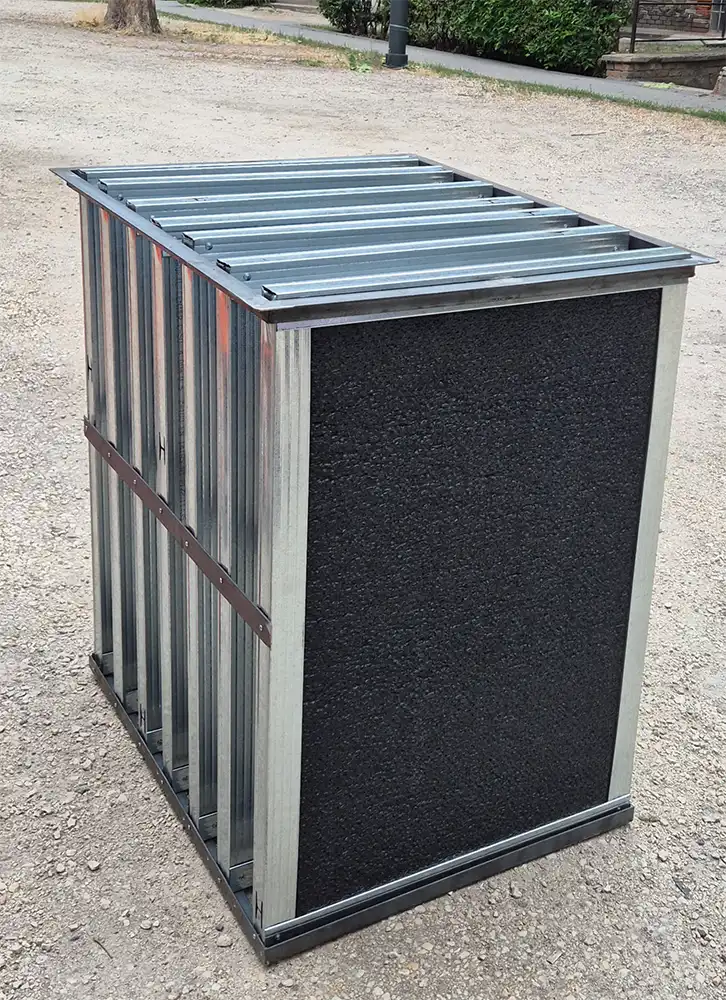

Amikor felkértek a feladatra, egy sokkal praktikusabb és költséghatékonyabb megoldást dolgoztam ki. Úgy döntöttünk, hogy 2 db egyedi NoiseBuster tipusú hangtompító egységet építünk be a rendszerbe. A kivitelezést daruzással kellett végrehajtanunk, ami 25 méter magasan mindig külön odafigyelést igényel. Mivel szerkezetileg a kürtőbe csak a kulisszákat tudtuk behelyezni, ezek belső részét Stratocell Whisper anyagból gyártottuk le. A Stratocell Whisper betétes NoiseBuster hangtompító végül hozta a kért 15 dB-es zajcsökkentést. Ezzel a különleges beavatkozással a több tízmilliós költséget sikerült lefaragnunk pár millió forintra. A műtőben jelenleg is zajlanak a gyógyító beavatkozások és a szomszédok is nyugodtan pihenhetnek. (Tan Attila)

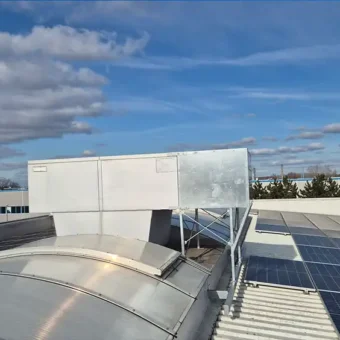

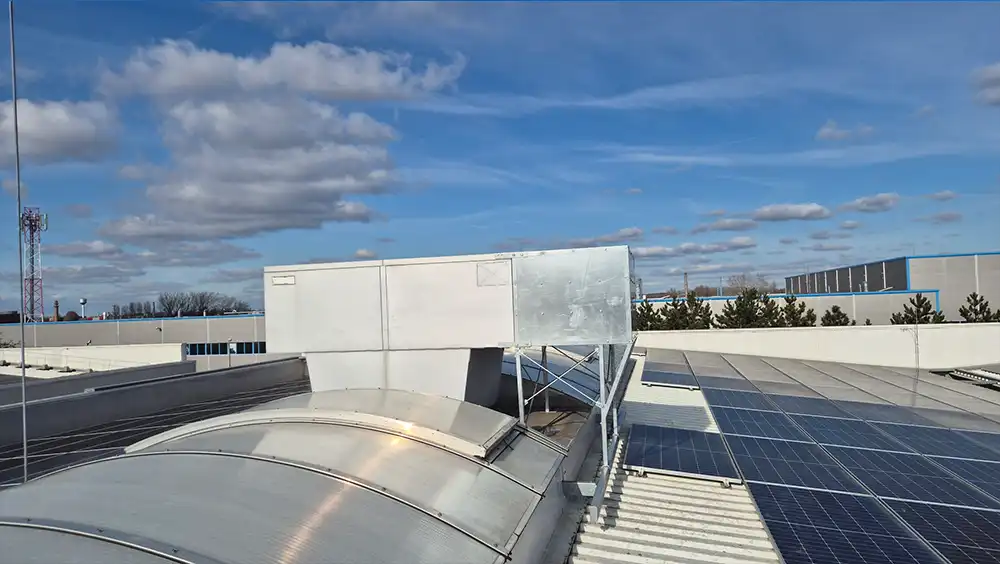

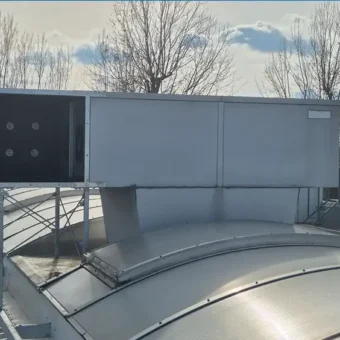

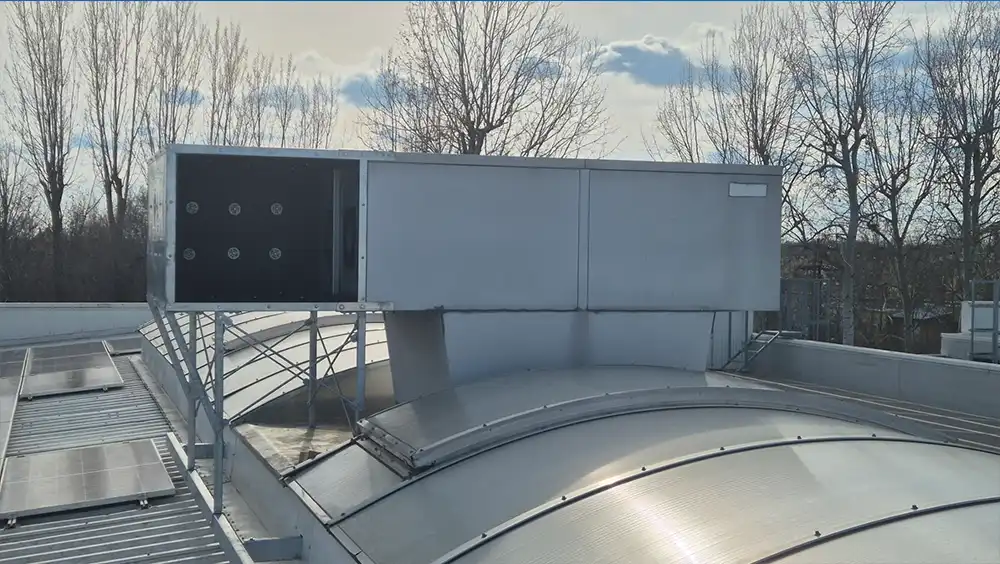

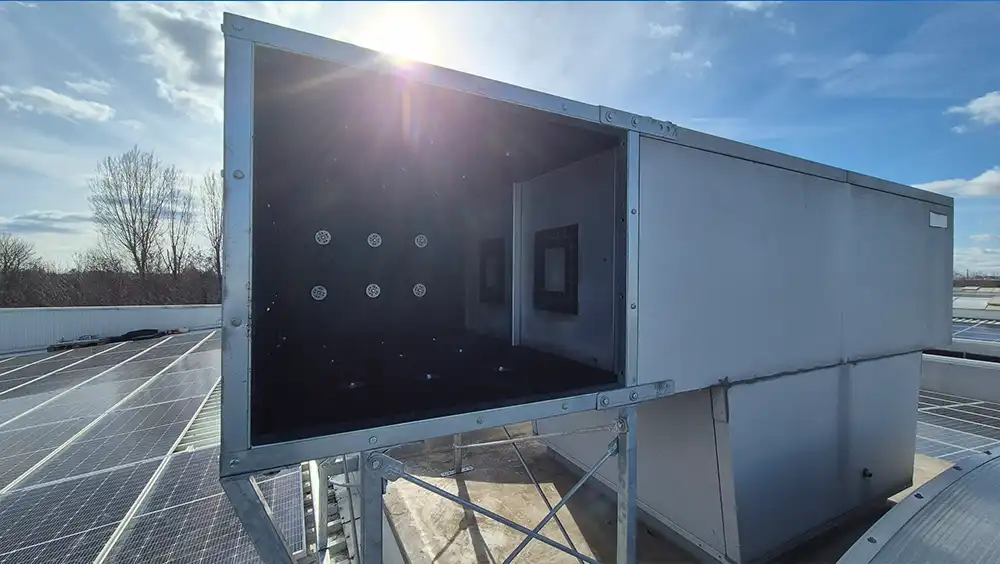

Újabb szép akusztikai feladatot zártunk le egy ipari gyártó területén. A gyárcsarnok tetőtéri központi elszívórendszereinek zajcsökkentését kellett megterveznem és kiviteleznünk, kifejezetten a tetőszerkezetre szerelt, nagy térfogatáramú kifúvó ventilátorok esetében. A megrendelő által előírt zajcsökkentési igény 8 dB volt, ami első hallásra talán nem tűnik soknak, de a körülmények miatt komoly tervezőmunkát igényelt. Itt az volt a feltétel, hogy az üzem zajkibocsátása nem növekedhet a környező lakott területen. A megbízó egyedi kérése az volt, hogy a határérték alatti zajterhelést érjük el, így az elvárás 40 dBA alatti hangnyomásszint volt a lakókörnyezetben.

A projekt igazi nehézségét és egyben szakmai szépségét az adta, hogy egy rendkívül gyors, 20 m/s-os sebességű légáramú zajkibocsátást kellett csökkentenünk. Ilyen hatalmas áramlási sebességnél a hagyományos hangelnyelő anyagok egyszerűen funkciótlanok, mivel a felületükön átsiklik a hangnyomás, és nem érhető el a kívánt zajcsökkentés. Ide egyedi tervezésű, különleges NoiseBuster tipusú Zsák hangtompító berendezést kellett méreteznem. Ilyent még nem csináltam. Egy belső rezgő rendszert építettünk, ami gyakorlatilag úgy működik, mint egy membrán, ami nem hangot sugároz, hanem elnyel. Ezen felül még egyéb furfangos megoldásokat is alkalmaztunk, de ez hadd legyen már szakmai titok!
A NoiseBuster zsák hangtompító belső felületének anyagaként a rendkívül ellenálló Stratocell Whisper paneleket terveztem be. A Stratocell Whisper óriási előnye ilyen extrém környezetben, hogy zárt cellás struktúrája miatt a nagy sebességű levegő sem képes kikezdeni vagy kibontani a szerkezetét, miközben a hangelnyelő képessége maximális marad. Azóta a csend az úr telephely környezetében. Köszönjük a megbízást! (Tan Attila)

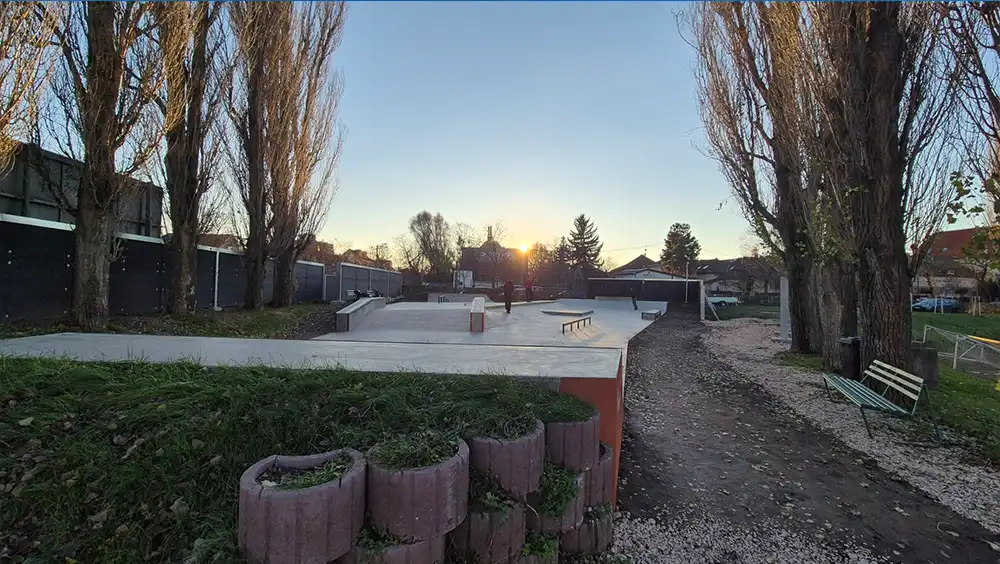

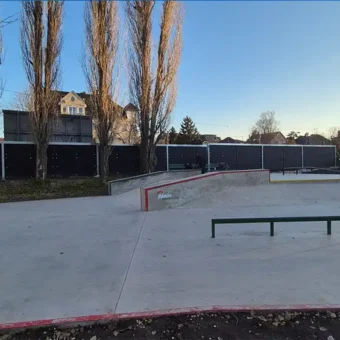

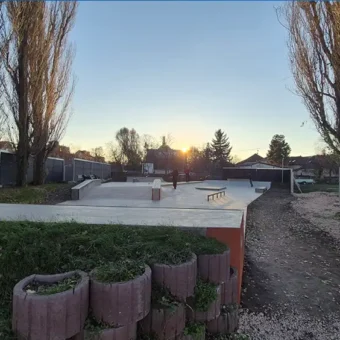

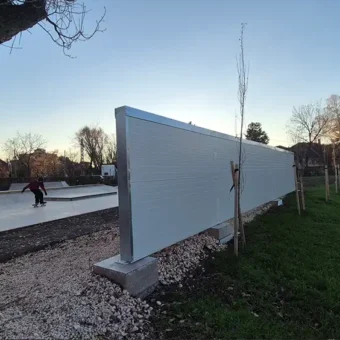

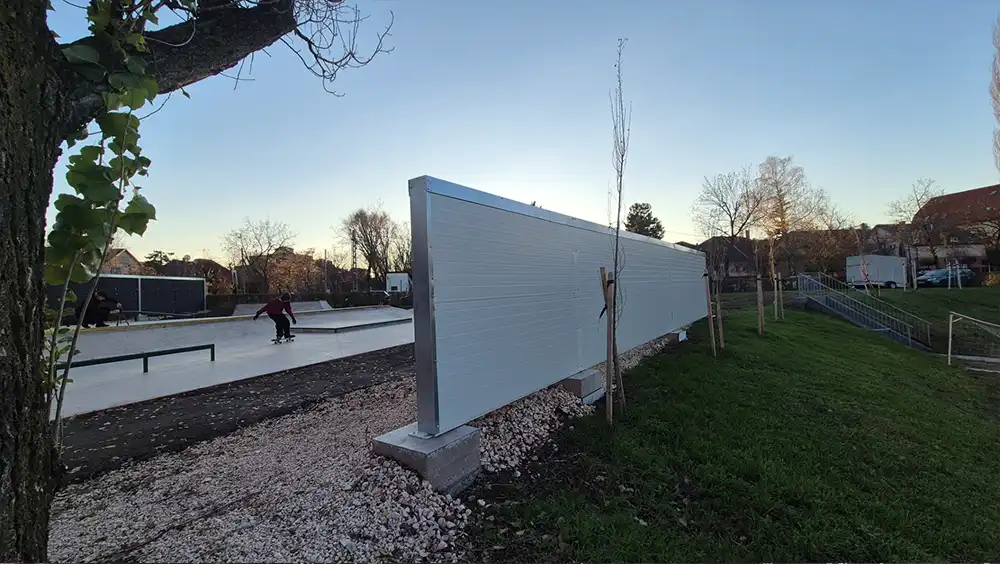

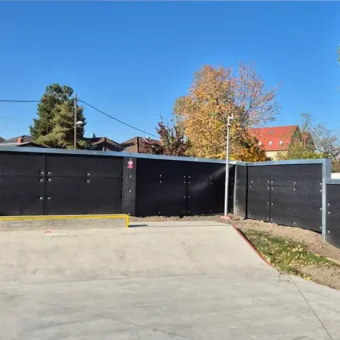

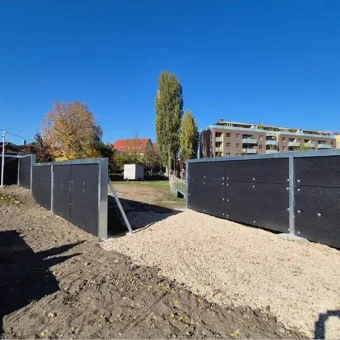

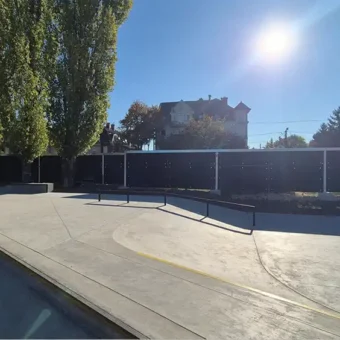

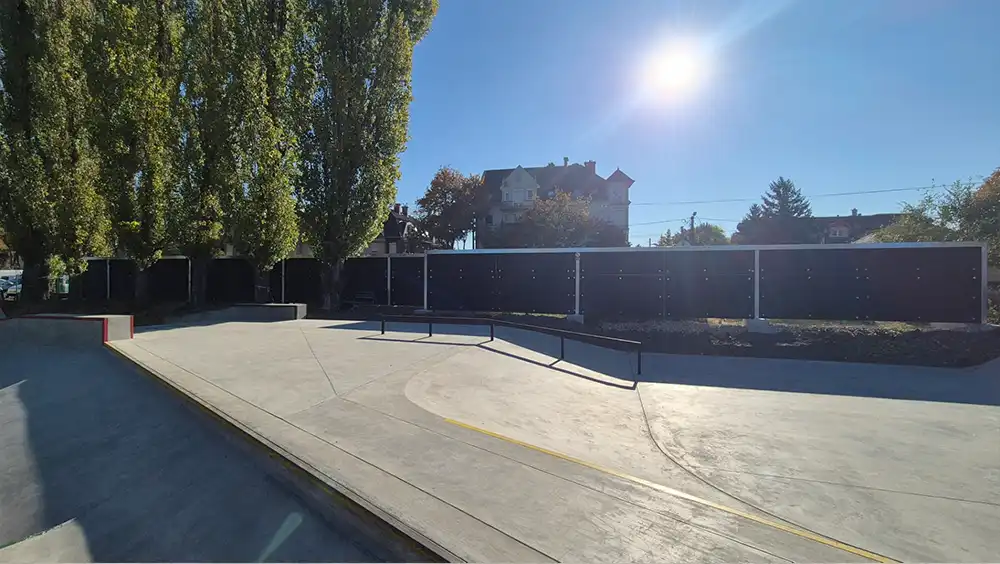

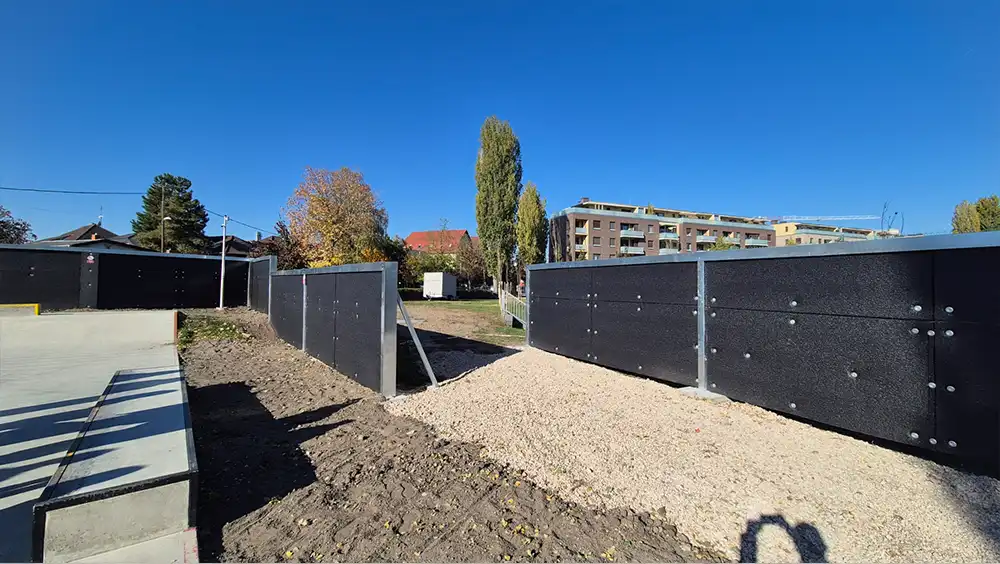

Egy gördeszkapálya szuper hely a fiataloknak, de a használat során keletkező pattogó, csattanó és gördülési zajok a sima betonfelületen szétterülve felerősödtek, és zavarták a közeli emeletes házak lakóit. A feladat az volt, hogy találjunk egy olyan megoldást, amivel a pálya is megmaradhat, de a környezetvédelmi határértékeket is betartjuk.

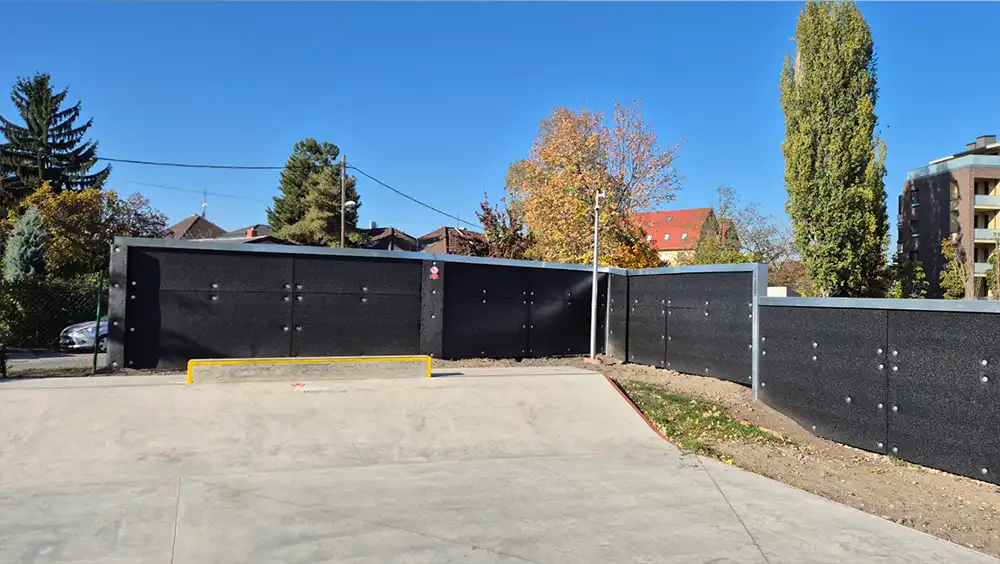

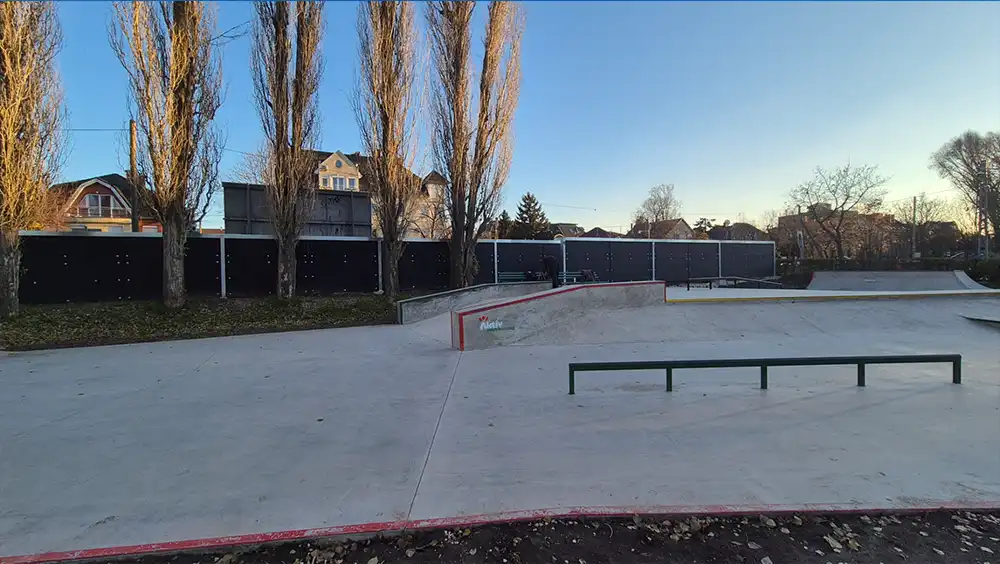

A megoldást egy célszerűen tervezett, egyedi NoiseBuster típusú fal jelentette, amellyel részlegesen a kritikus irányokban körbevettük a pályát. A gördeszkapálya használata során keletkező különleges csattanó és gördülési zajok a sima felületen szétterülve felerősítve érkeznek a környezetbe, mely a szomszédos emeletes társasházak védendő homlokzatait terhelik. A hang a sima felületen „szétfolyik” és 20-30 m2-es felületi sugárzóként okoz bosszantó hanghatást a lakóknál. Megoldás mindig van, itt is volt.

Hogy a deszkák csattogása során keletkező éles, puffogó zajokat hatékonyan tompítsuk, a NoiseBuster fal belső oldalát Stratocell Whisper anyaggal burkoltuk le. A Stratocell Whisper kiválóan alkalmas az ilyen jellegű, hirtelen fellépő hangok elnyelésére. Ezzel a fejlesztéssel sikeresen lecsökkentettük a felületi zajsugárzást, a határérték betartható lett és a programunk ismét működött: segítettünk és lehetőséget adtunk mindenkinek a békés egymás mellett élésre. Ismét egy olyan projektet zártunk le, ahol a modern technológia segített megteremteni a nyugalmat. (Tan Attila)
